電動車控制器是電動車重要四大件之一，是電動車“大腦”，控制著電動車電機的啟動、運行、進退、速度、停止，電動車如果控制器出問題就就會寸步難行。所以電動車控制器的“健康”很重要!今日遙爾泰科技給大家?guī)黼妱榆嚳刂破鹘泳€圖詳解:

　　一、確定電源正負極，和電門鎖線：

　　方法是先把萬用表打直流檔上，再把萬用表的負極[黑線]接在電池的負極上[地線] 然后用萬用表的正極[紅線]一個一個量，有電壓的是正極[稍微比電源電壓高點]、無電壓的是負極，這里說明一下，有電源是三根線，其中那跟是電門鎖線，這根線的特點是，打開鑰匙和電源電壓一樣，關上鑰匙沒電壓。

　　二、關上鑰匙連接電源線和電門鎖線這三根線：

　　控制器電源線粗紅色的是正極，粗黑色的是負極。接好后打開鑰匙，再量量電源電壓和電門鎖線的電壓是不是正常，然后在分別量轉把線的電源電壓5V左右[紅黑線]，霍爾線的電源電壓5V左右[紅黑線][別忘了萬用表打到直流檔上]。

　　三、各個電壓正常對接白色學習線：

　　若反轉拔開在對接一次，電機正轉后拔開學習線。接轉把線，一般按顏色接就可能了，若還不可以有可能轉把壞掉了，那么拔掉轉把線，直接連接控制器轉把線的紅線和綠線。電機正常轉，證明轉把有問，換個轉把。第四 電機正常轉后，剎車斷電線，霍爾線，儀表線等等。

　　四、電動車控制器的每根線是什么意思可以看產介紹里面圖示說明。

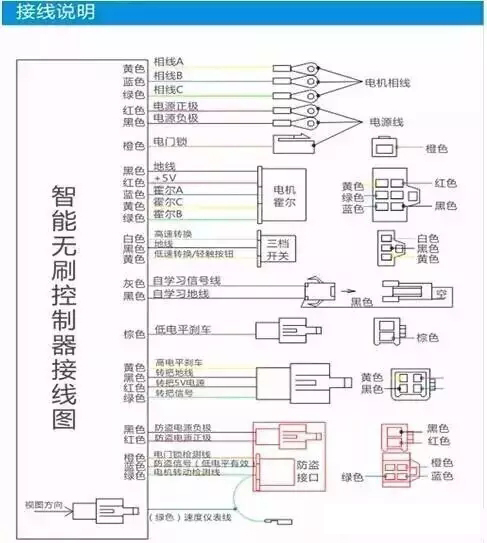

　　(下圖為控制器的線路圖)

　　五、電車上各個線什么意思的確定方法：

　　順著電機找到電機3根相位線5根霍爾線，拆下轉把找到3根轉把線，拆掉剎把可以找到2根剎車線。拆開電瓶可以看到“+”電源正極“-”電源負極?？偟膩碚f按大件找，按大件安裝，最容易理解最準確。

　　六、若電機還不正常轉有可能霍爾壞了：

　　測試霍爾好壞的方法：整車上帶電檢測，先把各線路及接插件都接好，把萬用表拔到直流電壓20V檔位，先確認控制器有5V電源輸出，再用黑表筆接在霍爾的地線，紅表筆分別接三根信號線，在量的同時，用手輕輕轉動電機，霍爾正常時，萬用表會0V--5V的脈沖電壓的數據顯示，如果測某只霍爾時沒有脈沖電壓，則這只霍爾就壞了，[這種情況也可以用指針式萬用表檢測，指針在0V--5V之間擺動，霍爾是好的;如果指針不擺動，霍爾是壞的]用這種方法是最為可靠的方法，前提是帶電操作。

　　七、接儀表線：

　　拆開儀表會發現儀表有2根線，一根接在防盜接口上一根在控制器的儀表線上。

　　八、找轉把線：

　　拆下轉把會發現轉把就3根線，對著顏色就可以找到了，或者用萬用表測量。

　　九、接剎車斷電線：

　　拆下剎把會發現剎把有2根線[剎把就是一個常開開關]，把這2根線直接接在控制器剎車斷電上就可以了。

　　十、安裝完成后用腳踏稱把撐起整車后：

　　連接好控制器將學習線對插再打開電門鎖，這時會進入自學習，當轉動正常后，如發現電機運行方向相反就調一下調速轉把，就能改變電機運行方向，然后撥開學習線即可。

　　安裝要點：

　　1、電源正負極一定不可以接反

　　2、先接電源線、電門鎖線、轉把線、電機線四組線;

　　3、線接好打開電門鎖，轉轉把、若倒轉，對接一下學習線，就正轉了，然后拔掉學習線，接好其它線就可以了。
