什么是紅外對射報警器

隨著現代社會生活水平的提高，人們對安全要求愈發重視，傳統安防逐漸被淘汰，替而代之的則是現在的高科技智能防盜報警防盜手段。

 防盜報警產品發展到現今，其技術已經相當成熟，被應用到各個領域并取得了相當?shù)某煽?，其中，以紅外技術為主的報警器在室外圍墻報警占據了主流地位。

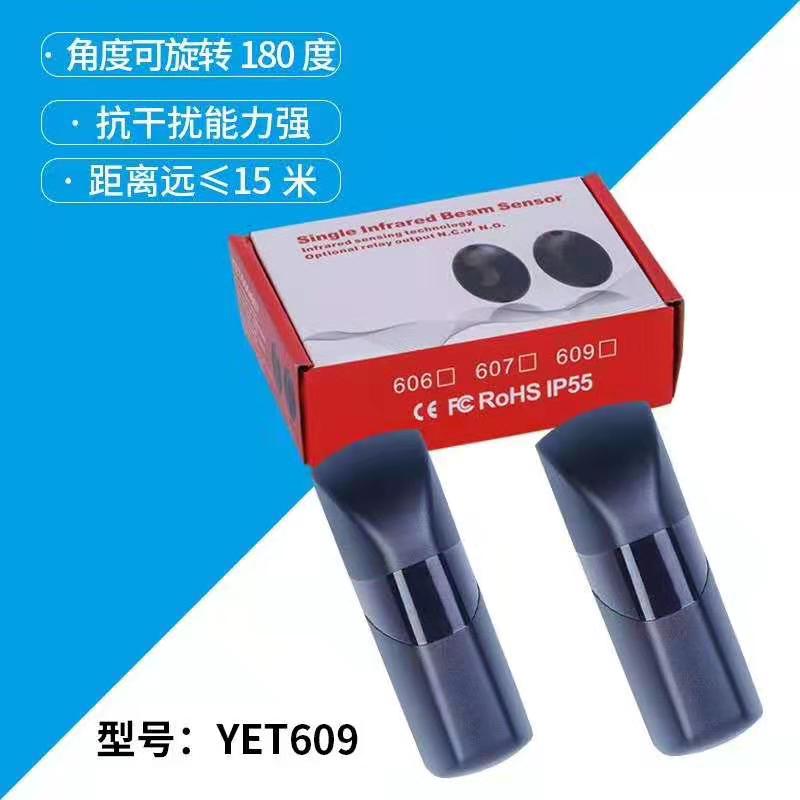

紅外對射探測器由收、發兩部分組成，接收器由光學透鏡、紅外光電管、放大整形電路、功率驅動器及執行機構等組成。紅外發射器向安裝在幾米甚至于幾百米遠的接收器發射紅外線，其原理主要利用利用光束遮斷方式的探測器 當有人橫跨過監控防護區時，遮斷不可見的紅外線光束而引發警報。常用于室外圍墻報警，它總是成對使用：一個發射，一個接收。其射束有單束、雙束，甚至多束，人眼無法看到的紅外光，形成警戒線。

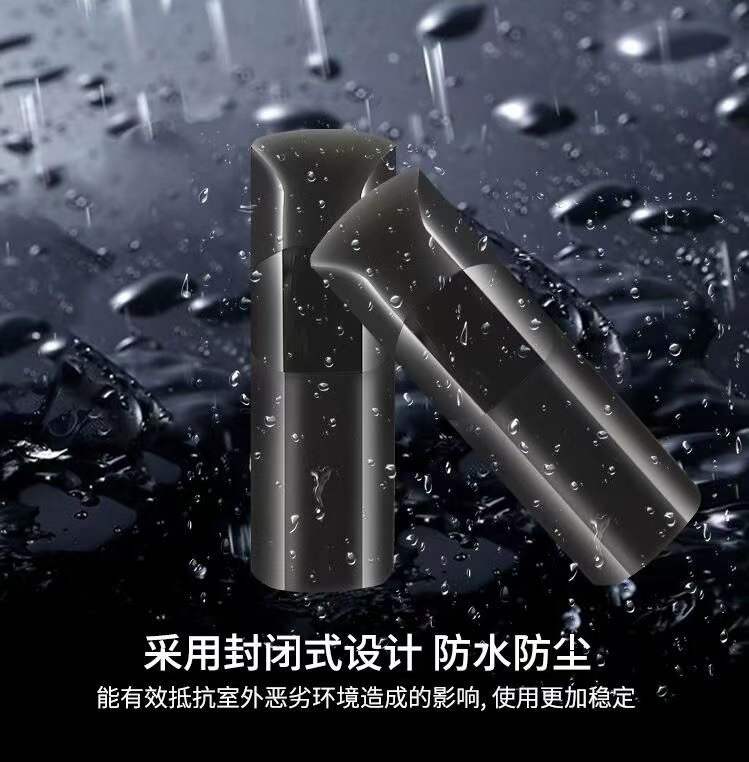

紅外對射探測具有技術成熟、成本低、抗干擾性強，距離遠，防水，免接線，防夜光，防強光等特點等特點，在霧、雨、雪等氣候條件下也能保持較好的性能

紅外對射安裝

相對于被動紅外探測器，紅外對射探測器結構更為復雜，安裝難度也更大一些。但只要你對紅外對射探測器的接線方式和調試有一定的了解，相信在安裝過程中參照著附帶的紅外對射說明書操作并不會有太大問題。

 首先讓我們來了解下紅外對射探測器的結構，紅外對射探測器由外殼、外殼防護蓋、安裝插座、防拆開關、紅外透光片、電路板、界線座、調整開關等配件組成，在安裝紅外對射探測器之前，我們可以先按照設計圖畫好，并利用水平儀等工具確定安裝位置，以確保紅外對射探測器安裝的精確性和美觀性！

 下面從紅外對射探測器的安裝方法,接線方式,工程調試,日常維護以及注意事項等方面為大家詳細介紹紅外對射探測器！

安裝方法

 紅外對射探測器分兩種，一種是支柱式安裝，支柱式安裝又劃分為圓形和方形，早期比較流行的是圓形截面支柱，但現在情況恰好相反，目前在工程界廣泛流行方形支柱，主要是紅外對射探測器安裝在方形支柱上沒有轉動、不易移動。除此以外，有廣泛的不銹鋼、合金、鋁合金型材可供選擇也是它的優勢之一。在工種上的另外一種做法是選用角鋼作為支柱，如果不能保證走線有效地穿管暗敷，讓線路裸露在空中，這種方法是不能取的。

支柱的形狀可以是"1"字形、"z"字形或者彎曲的，由建筑物的特點及防盜要求而定，關鍵點在于支柱的固定必須堅固牢實，沒有移位或搖晃，以利于安裝和設防、減少誤報；

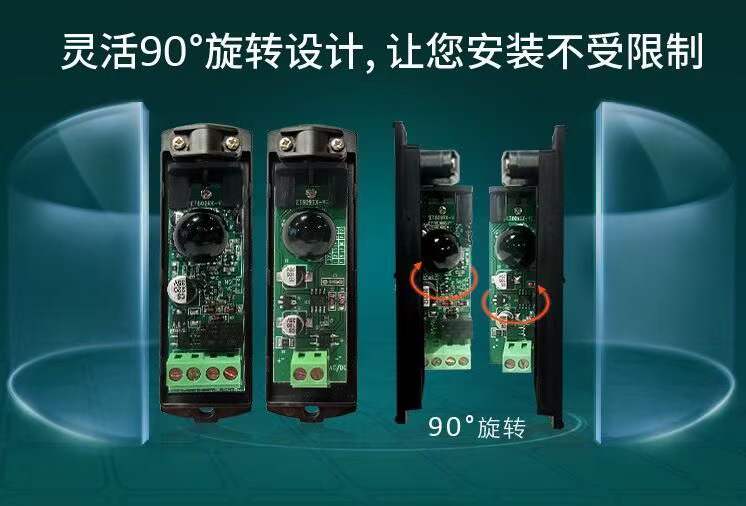

另外一種則是墻壁式安裝了，以目前安防市場所提供的大部分紅外對射探測器能夠提供180度全方位轉角，仰俯20度以上轉角，并可以將探頭直接安裝在在建筑物外壁或圍墻、柵欄上。

安裝原則

1、將紅外對射探測器設置在通道上，其主要作用是防止人非法闖入。將紅外對射探頭距離地面20m以上，防止寵物、小動物等引起誤報，除此之外，遮光時間應調整到較快位置，對非法入侵能在第一時間做成反應。

2、將紅外對射探測器設置在圍墻上，防備人為惡意翻越，頂上安裝和側面安裝兩種均可。

3、頂上安裝的探測器，探頭的位置應高出柵欄，圍墻頂部25 m，以減少在墻上活動的小鳥、小貓等引起誤報。四光束探測器的防誤報能力比雙光束強，雙光束又比單光束強。

4、側面安裝則是將探頭安裝在柵欄，圍墻靠近頂部的側面，一般是作墻壁式安裝，安裝于外側的居多。這種方式能避開小鳥、小貓的活動干擾。

當然，每一種方式都有自身的優點和缺陷，用戶可以感覺自己建筑物特點，并在工程商的專業建議下合理安裝。

注意事項

1.紅外對射探測器的線路必須穿管暗設，絕對不能明敷，這是探測器工作安全性的準則！

2.特別注意是當探測器安裝在圍墻上，其射線距墻沿的最遠水平距離不能大于30 m

3.當配線接好后，請用萬用表的電阻檔測試探頭的電源端①、②端子，確定沒有短路故障后方可接通電源進行調試。

接線方法

電源按正負極性接入，你可以把所有的有線探測器報警輸出部分看成一個開關，一般有3個接線端子com（公共）/n.c（常閉）/n.o（常開），我們經常用到的是com和n.c，接報警主機的報警輸入端。如果報警主機有防破壞線尾電阻，線尾電阻一定要接在探測器上，不要接在主機一端，否則會失去防破壞功能。

有線報警主機帶的電阻稱為“線尾電阻”，顧名思義要接在線路的尾端，即：紅外探測器上。起防破壞功能，短路、斷路都會報警。千萬不要直接接在主機上，否則，廠家不如焊在線路板上了。很多初學者會犯類似的錯誤。希望引起注意。

工程調試

（一）投光器光軸調整

首先我們先打開探頭的外罩，并將雙眼對準瞄準器，觀察瞄準器內的情況，而探頭的光學鏡片可以直接用手在180°范圍內左右調整，用螺絲刀調節鏡片下方的上下調整螺絲，鏡片系統有上下12°的調整范圍，通過反復的調整讓瞄準器中對方探測器的影響落入中央位置。

注意事項，在調整過程中盡量不要遮住了光軸，以免影響整個調整流程。

投光器光軸的調整對防區的感度性能影響很大，因此一定要按照正確的步驟仔細反復調整。

（二）受光器光軸調整

受光器的光軸可以根據以上“投光器光軸”的方法進行初步調整，當受光器上紅色警戒指示燈熄滅，綠色指示燈長亮，而且無閃爍現象，表示套頭光軸重合正常，投光器、受光器功能正常。

受光器上有兩個標識"+"和"－"的小孔，主要用于測試受光器所感受的紅外線強度，其值用電壓來表示，業內稱為感光電壓，我們可以將萬用表的測試表筆（紅"+"、黑"－"）插入測量受光器的感光電壓，反復對鏡片系統進行調整，讓感光電壓達到最大值，這樣探頭的工作狀態就已經達到最佳的狀態了。

值得注意的是，四光束探測器有兩組光學系統，需要分別遮住受光器的上、下鏡片，調整至上、下感光電壓值一致為止。較古老的四光束探測器兩組光學系統是分開調節，由于涉及到發射器和接受器兩個探頭共四個光學系統的相對應關系，調節起來相當困難，需要特別仔細調節，處理不當就會出現誤報或者防護死區。abf四光束探測器已把兩個部分整合為一體調節，工程施工容易多了。

（三）遮光時間調整

在受光器上設有遮光時間調節鈕，一般探頭的遮光時間在50m/s ~ 500m/s間可調。而考慮到環境情況和探頭自身特點的時候，通常探頭在出廠時，都會將探頭的遮光時間調節到標準位置，因此如果沒有特殊情況，也無需刻意調節遮光時間。

一般而言，遮光時間越短，紅外探頭敏感性將越快，相反，遮光時間越長，探頭的敏感性將降低，漏報可能性自然將增多。因此，如果有特殊情況，用戶可以根據實際情況調節。

紅外對射探測器與報警主機的連接

探頭設定后，將防拆開關接入防區輸入回路中，聯線完畢，蓋上探頭的外殼，擰緊緊固螺絲。要求在防盜主機上該防區警示燈無閃爍、不點亮，防區無報警指示輸出。表示整個防區設置正常。否則，要對線路進行檢查，對探頭進行重新調試，重新對防區狀態進行確定。

紅外對射探測器性能測試

當防區工作狀態正常時，我們應該根據相關設防要求，用不同速度，不同方式遮擋探頭的光抽，并在現場用無線對講機跟控制中心聯系，測試探測器是否能夠正常報警，而業內稱這個檢測過程為發炮試驗，其目的就是測試防區是否正常報警，防護范圍是否達到預定要求，是否存在死區等，

日常維護

由于紅外對射探測器長期工作在室外，因此紅外對射探測器的外壁往往會堆積類似粉塵，而且在潮濕的地方還會長出苔蘚，甚至有些動物的排泄物也可能拉倒探測器，因此我們每隔一段時間就要對紅外對射探測器進行維護，除外清理紅外對射探測器的外殼，我們還要做一次發炮實驗，檢測防盜報警系統的性能。
